ОПИСАНИЕ

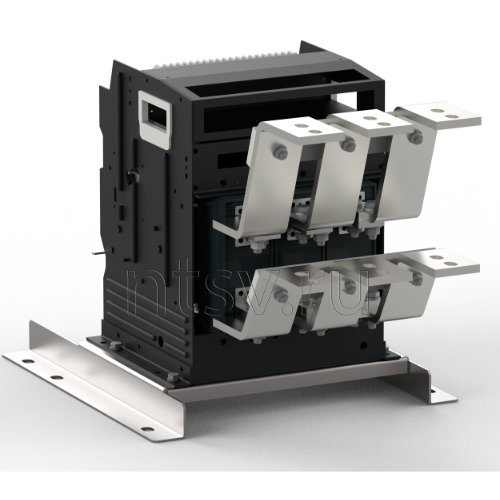

Блок замены автоматического выключателя Электрон Э06В (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.
Монтажное основание обеспечивает сопряжение с крепежными отверстиями заменяемого автоматического выключателя.
Контактные выводы-адаптеры обеспечиваю точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.
Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя.
Это гарантирует минимальное время замены устаревшего автоматического выключателя Электрон Э06В, без изменения конструктива НКУ.
В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации.
При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.
Основные технические характеристики, приведены в таблице.
| Наименование | АВМ10СВ-NA1-1000A-М- W/Cu CHINT |
| Описание | Блок замены автоматического выключателя (БЗАВ) Электрон Э06В выдвижного исполнения номинальным током 1000 А производства АО «Контактор». Замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NA1-1000-1000M/3P выкат., CHINT 101267 |
| Новый автоматический выключатель в составе БЗАВ | Воздушный авт. выкл. NA1-1000-1000M/3P выкат., 1000А, 42кА, тип М, AC230В (R) (CHINT 101267) |
| Номинальный ток Iном, А | 1000 |
| Пределы регулировки номинального тока Iном, А | 400...1000 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400...690 |
| Предельная коммутационная способность переменного тока Icu, кА | 50 |
| Материал каркаса (основание) | оцинкованная сталь 2 мм |
| Материал изоляторов | DUROSTONE российский аналог, сопротивление изоляции более 1 ТОм, негироскопичен, негорючий, дугостойкий |
| Материал шинных адаптеров | медь М1Т х/к с гальваническим покрытием |
| Наличие разъёма сопряжения вторичных цепей | Да (ШР-60). Полное сопряжение по сигналам с существующим ответным разъёмом |
| Количество полюсов | 3 |
| Вспомогательные контакты | 4НО+4НЗ |
| Контакты срабатывания расцепителя | 1НО |
| Катушка включения | 230 В АС/220 В DC |
| Катушка отключения | 230 В АС/220 В DC |
| Наличие привода | 220 В AC/DC + ручной привод |
| Блок защиты | электронный регулируемый LSI + индикация тока, тип M |
| Механический счётчик циклов | Да |
| Защитные шторки | Да |
| Гарантия | 1 год |
| Срок изготовления, рабочих дней | 30 |
