БЗАВ АВМ-20СВ-NA1-20-16M

ОПИСАНИЕ

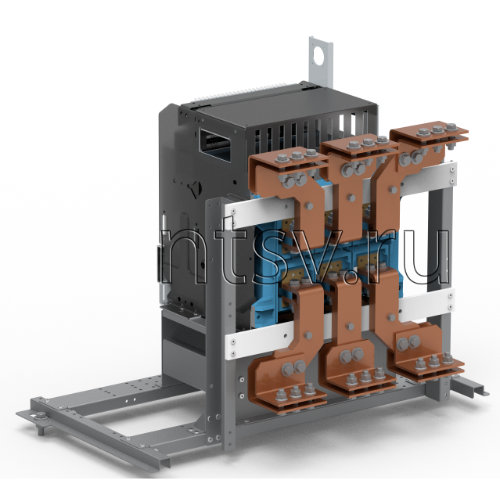

Блок замены автоматического выключателя (БЗАВ) АВМ20 или АВ2М20 выдвижного исполнения с ручным или моторным приводом представляют собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.

Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры позволяют подключить новый БЗАВ к существующим врубным ножам в НКУ. При этом для обеспечения контакта применяться надёжные болтовые соединения. Для этого необходимо предварительно произвести прокол отверстий в существующих врубных ножах по размерам, указанным в руководстве по монтажу.

Размеры, посадочные места и размеры шинных выводов изделия на 100% совпадают с размерами заменяемого выключателя. Это гарантирует минимальное время замены устаревшего автоматического выключателя АВМ20 или АВ2М20 выдвижного исполнения с ручным приводом, без изменения основного конструктива НКУ.

В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации.

При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.

Основные технические характеристики, приведены в таблице.

Наименование	БЗАВ АВМ-20СВ-NA1-20-16M
Описание	Блок замены автоматического выключателя (БЗАВ) АВМ20 или АВ2М20 выдвижного исполнения с ручным или моторным приводом номинальным током 1600 А производства АО «Контактор» на новый автоматический выключатель. Замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NA1-2000-1600М/3P выкат. CHINT 101098
Новый автоматический выключатель в составе БЗАВ	Воздушный авт. выкл. NA1-2000-1600М/3P выкат., 1600A, 80kA, тип М, AC230В ® (CHINT 101098)
Номинальный ток Iном, А	1600
Пределы регулировки номинального тока Iном, А	0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном
Номинальное рабочее напряжение переменного тока Ue, В	400...690
Предельная коммутационная способность переменного тока Icu, кА	80
Материал каркаса (основание)	оцинкованная сталь 2 мм
Материал изоляторов	DUROSTONE российский аналог, сопротивление изоляции более 1 ТОм, негироскопичен, негорючий, дугостойкий
Материал шинных адаптеров	медь М1Т х/к без покрытия Cu 99,9 %
Наличие разъёма сопряжения вторичных цепей	Да (ШР-14). Полное сопряжение по сигналам с существующим ответным разъёмом (схема)
Количество полюсов	3
Вспомогательные (свободные) контакты	3 перекидных
Контакты срабатывания расцепителя	1НО
Катушка включения	230 В АС/220 В DC
Катушка отключения	230 В АС/220 В DC
Наличие привода	220 В AC/DC + ручной привод
Блок защиты	электронный регулируемый LSI + индикация тока, тип M
Механический счётчик циклов	Да
Защитные шторки	Да
Гарантия	2 года
Подходит для замены, аналоги	АВ2М20НВ, АВ2М20СВ, АВМ20НВ, АВМ20СВ, Блок замены автоматического выключателя-АВМ20СВ/НВ-OptiMat A
Срок изготовления, рабочих дней	от 15 до 30
